Modulárny modul H0e

    Staviame modelovú železnicu z modulov - aby sme si zjednodušili život. Moduly majú svoje pravidlá, každý môže byť iný, predsa sa dajú navzájom pospájať a vytvoriť rozsiahly celok.

Prečo by sa teda nedali stavať aj samotné moduly z opakovane použiteľných častí? Z “modulov”?



Na module je dôležité rozhranie (čelo) a nemenej dôležité je uchytenie nôh. Potom je v poradí koľajnica a  elektrické pripojenie.

Takže čelo: musí byť dostatočne tuhé, rovné a kolmé na os koľaje. V ideálnom prípade sú nohy uchytené čo najbližšie čela modulu, úchyt nôh a montáž ale nesmie brániť pohodlnému spájaniu modulov.

Urobme teda čelo modulu  ako jeden montážny celok, ktorý slúži na spájanie modulov, a upevnenie nôh naraz a zabezpečí kolmosť čela voči osi koľaje. Všetko



Diely sú rezané laserom, čo síce zabezpečí vysokú presnosť ale pri montáži je aj tak nutné použiť uholník na kontrolu.

Výkresy na rezanie sú v prílohe

Nohy:

Štandardná šírka modulu pre H0e je 30cm, čo pri výške temena koľajnice 130cm je je dosť nestabilný útvar. Pri bežnom zvyku montovať nohy “zvnútra” modulu sa spodná základňa ešte zúži na cca 25cm. Naopak montážou nôh zvonka modulu získame cca aj 10 cm viac

ktoré nohy vyzerajú stabilnejšie?

Nohy sú teleskopické, podmienka bola rozsah od cca 90cm do 140 cm

Skladajú sa z 2 častí, Dolná časť je hranol cca 20x30mm, horná časť je z dvoch rovnobežných hranolov 13x13 mm, medzi ktoré sú vlepené 2 kúsky 6x12mm dlžky asi 50mm. V medzere medzi hranolmi sa môž pohybovať vodiaci kolík, a upevňovacie skrutky

Dĺžka dolnej časti je 80cm: 3ks z predávanej dĺžky 240cm, horné časti môžu byť rôzne dlhé od 70 do 90, podľa potreby sa dajú vymieňať.

uchytenie nohy:



Detail spoja

Spojenie nôh je závrtnou maticou, rovnako ako uchytenie na modul

Skrutka je M6 s plastovou hlavou priemeru 30mm

Na spodku nohy je rektifikačná skrutka M6 s dĺžkou 50mm a  plastovou nožičkou priemeru 20m

Samotné telo modulu medzi čelami sa dá vytvoriť rôznymi spôsobmi. Jeden z jednoduchý a dostatočne tuhý spôsob, je použitie smrekových hranolov 20x20m

Tvar modulu môže byť rôznorodý, Priamy modul prakticky ľubovoľnej dĺžky (ale dobre by bolo dodržať niektorý z bežných rozmerov: 40, 45, 60, 80, 90, 100, 120cm, alebo oblúkové moduly, prípadne rôzne exotické tvary modulov, ktoré sa bežnou konštrukciou robia obtiažnejšie

Alebo trebárs na mostnú konštrukciu

Spojovací materiál: dostupné v Allegro.sk

nožička

https://allegro.sk/ponuka/10-ks-patka-noha-nastavitelna-fi20m6x50-mufa-10747357876

upevňovacia skrutka so závrtnou maticou

https://allegro.sk/ponuka/5-x-nastavitelna-patka-fi-30-m6x20-mm-so-skrutkovacim-pukom-m6x20-16852842560

samotné závrtné matice

https://allegro.sk/ponuka/skrutka-mufa-dvojzavitova-m6x20-skrutkovacia-50-ks-13745501756

Podvozok typu diamond 900mm

 Predloha pre tento typ podvozku sú vozidlá MÁV

napr osobný voz Bak

alebo nákladné vozy Ja

Na Slovensku sa vyskytovali v Korytnickej železnici na vozidlách Va/u, Pa/u a Za/u

podvozok je vyrobený 3D tlačou v niekoľkých verziách.

V minulosti firma MTL (Micro Trains Line) vyrábala kovové dvojkolia na plastovej oske, s priemerom 5,2mm. Tieto dvojkolia som osádzal priamo do 3D výtlačku, a mali dobré jazdné vlastnosti... Žiaľ až 3.rok ja daný produkt vypredaný, a neviem či ešte budú dostupné.

Ako náhradu som zvolil dovjkolie Anthern typ 90676, s priemrom 5,7mm a do výtlačku vkladám moszadné ložiská Peho.

Pôvodne bol podvozok robený pre H0e moduly, s polomermi >500mm, takže spriahla bolo napevno v ráme.

Ale vytvoril som aj verziu pre menšie polomery, so spriahlom na podvozku. Hlava spriahla je tiež 3D tlač, strmienok je z leptu (ale je kompatibilný s predávanými strmienkami, ktoré sú zo železného plechu (magnetické)

Samotné spriahlo je vymeniteľné a pre vozy s s brzdovým predstavkom ja na dlhšom ramene

Podvozky použité na modeloch Ja, Pa/u, Va/u

Užitočné drobnosti

Čistou náhodou som dnes navštívil obchod - vlastne ani neviem ako ho nazvať. Je to obchod so spoločenskými / stolovými hrami, herňa a s predajom modelárskych farieb a rôznych modelárskych potrieb. Teda prilákali ma regále plných rôznych fariem a prípravkov, ktoré som uvidel zvonka.

Nastala kríza príliš veľkého výberu, tak som išiel domov bez nákupu, sadol k PC a pozrel si sortiment do podrobna. Už dávno som poznal firmu "Green stuff world", ale nikto v okolí ich produkty nepredával.

Zaujal ma ich BluStuff: termplastická hmota na formy: stačí ponoriť to teplej vody, hmota zmäkne, natlačiť na požadovaný "predmet" /objekt, nechať vychladnúť, a môžete to vzniknutej formy odlievať: sadru, rezin, epoxyd, alebo nejaký tmel.

https://www.rollback.sk/p/blue-stuff-mold-8-bars

Vyskúšam a napíšem o skúsenostiach.

UV Putty. Yes! konečne. nie že by som tu práve objavil tmel s UV vytvrdzovaním, robil som už pokusy doma, miešať rezin pre 3D tlačiareň s púdrom, ale ten rezin je veľmi rýchly a reaguje dosť búrilo pri osvetlení UV svetlom. Dúfam, že tento produkt zafungje podľa očakávania: naniesť, osvietiť niekoľko desiatok sekúnd a môžete brúsiť

https://www.rollback.sk/p/uv-putty-50ml

Gél na opravu štetcov: no bez neho sa určite dá žiť a modelovať, ale konečne si dám do poriadku štetce, ktoré všetky vyzerajú (s prepáčením) ako záchodová kefa, každý chlp iným smerom.

https://www.rollback.sk/p/brush-repair-gel

Ďalšie užitočné: Nástavce pre sekundové lepidlo

https://www.rollback.sk/p/precision-tips-for-super-glue-bottles

Oceňujem skoro kompletný sortiment Valejo, AK Interactive,  Citadel a ďalších výrobcov

Zaujali ma aj trsy tráv ArmyPainter, ktoré sú (aspoň podľa obrázku) o level vyššie ako tie čo poznám zo železničnomodleárskho sortimentu. Uverím až keď uvidím v reáli

Pokus 2

Obrázok z fotiek google

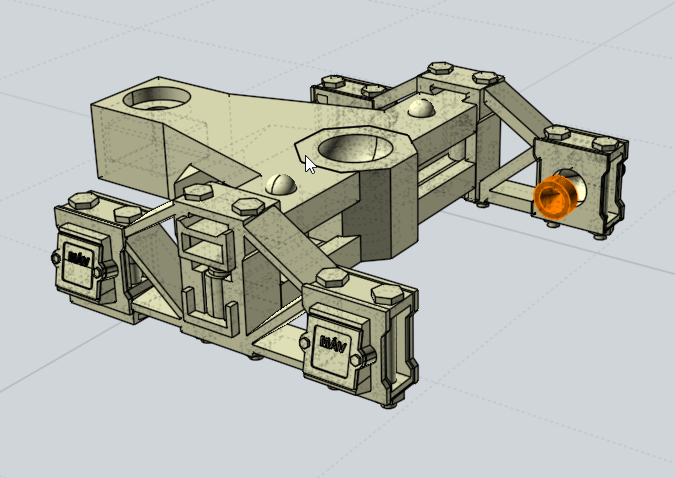

3D model:
